本機は外部制御が可能な音量コントローラで、制御入力としては接点入力, アナログ電圧入力,パソコン等からのRS-232-C入力,RS-422-A入力の中から選択できます。音量制御範囲は-∞,-68dBから+10dBま でとなっており、１ステップの変化量は-10dB以上で0.5dB,-10dB以下で1.0dBです。また、音量上下時のノイズ等が出ないように動作する 様に設計されており、自然な操作感が得られるようになっています。

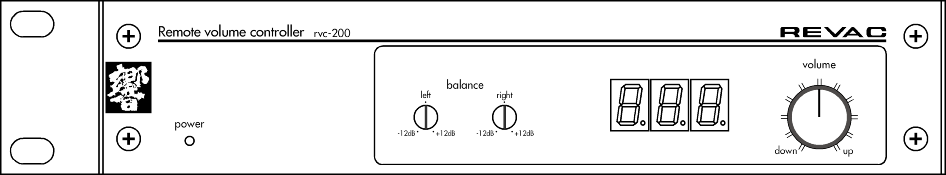

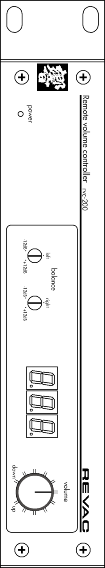

本体パネル上には設定用のツマミも装備しており本体のみでの音量・バランスコントロールも可能です。

さらに、それぞれの入力には-12dB〜+12dBのレベル調整トリマーを装備しておりチャンネルバランスの校正や入出力ラインレベルの調整に対応できま す。外形寸法はＥＩＡ１Ｕハーフのサイズとなっており、２台を横に連結してラックマウントする事も可能です。(※連結する必要がある場合はあらかじめ御指 定ください。)

■仕様

●音量コントローラ(RVC-200) 回路(チャンネル)数	２回路
・入力部
入力形式	電子バランスタイプ(2pin-HOT) (アンバランスに変換する場合はショートして下さい)
定格入力レベル	+4.0dBm
最大入力レベル	+27.0dBm
入力レベル可変範 囲	-12dB〜0+12dB
入力インピーダン ス	10kΩ以上
入力コネクタ	XLR-3-31相当
・出力部
出力形式	電子バランスタイプ (アンバランスに変換する場合はショートして下さい)
定格出力レベル	+4.0dBm
最大出力レベル	+27.0dBm(No-Load),+25.0dBm(600Ω-load)
出力インピーダン ス	100Ω以下
推奨負荷	600Ω以上
出力コネクタ	XLR-3-32相当
周波数特性	5Hz~100kHz +0,-3dB(at GAIN +12dB/定格)
ノイズレベル	-80.0dBm以下 (GAIN 12dB/定格,INPUT OPEN,100kHz FILTER ON)
・制御部
制御方法	無電圧接点入力("UP","DOWN"の２接点) アナログ電圧入力(0〜+5V,+5V出力付) RS-232-Cインターフェース RS-422-Aインターフェース ※制御方法の同時使用は不可、注文時に御指定下さい。
ボーレート等	19.2kbps,DATA-8bit,STOP-1bit, パリティ無し
制御コネクタ	Dsub-9pin(オス)コネクタ、ミリネジ
・総合
電源	AC100V(50/60Hz)
消費電力	約5W
外形寸法(突起物 除く)	482.0W×44.0H×320.0Dmm(EIA-1U) 215.0W×44.0H×320.0Dmm(取付フィン無し) 482.0W×44.0H×320.0Dmm(2台連結時)
重量	約2.5kg

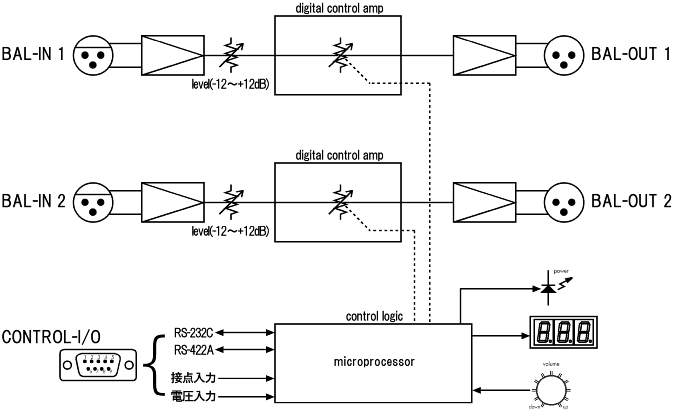

■ブロック図
