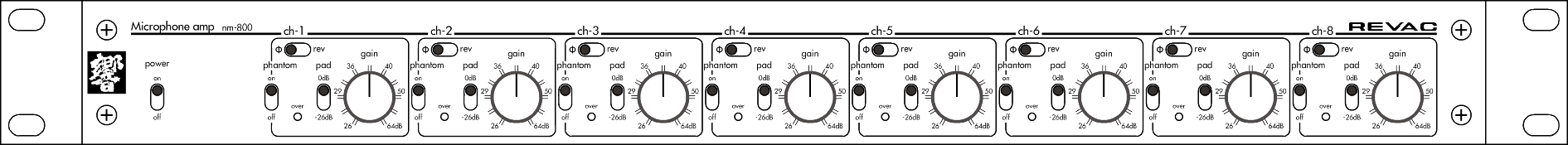

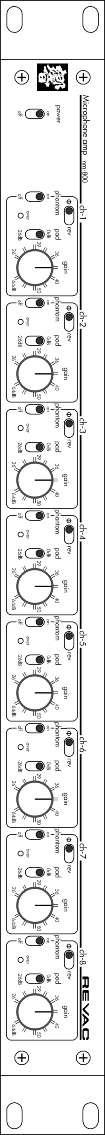

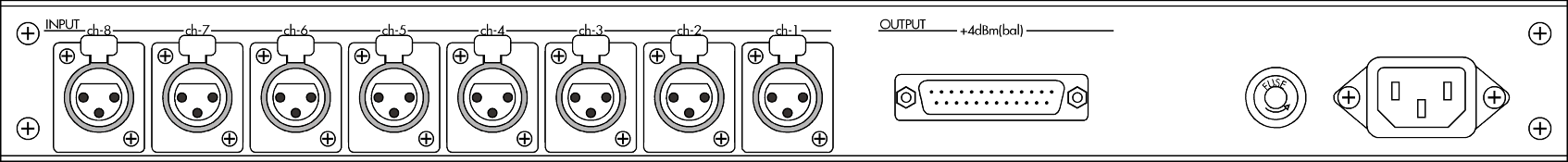

個々のマイクの持ち味を引き出す為にアンプ自身の存在を感じさせない事を 目標に開発されたプリアンプです。EIA-1Uサイズの筐体に8ch分の回路を収め、 フロントパネルにはチャンネル毎にゲイン調節、Pad、位相切替、ファンタムスイッチを配してあります。また、バックパネルの入力コネクタはXLRメスコ ネクタ、出 力コネクタはデジタルMTRでよく 使われているDsub25pinメスコネクタとなっております。尚、入力信号範囲はPADとの組み合わせにより -60dBm〜+4dBmです。
ヘッドアンプ専用ICを使いノイズと音質劣化を最小限にするための回路設計や基板レイアウト、さらに高音質部品の選択、ディスクリート回路による電源部、 全てが正確でピュアな音を録るための設 計思想によって創られています。
また、オプションで入力部にトランスを装着したモデルも御用意しております。

■仕様

●プリアンプ(NM-800) 回路(チャンネル)数	８回路
・入力部
入力形式	電子バランスタイプ(2pin-HOT) ※オプションでトランスバランスにできます
入力レベル範囲	-60dBm〜+4dBm
GAIN連続可変 範囲	26dB〜64dB
入力PAD	-26dB
最大入力レベル範 囲	-36dBm〜+28dBm
入力インピーダン ス	5kΩ以上
入力コネクタ	XLR3-31-F77
・出力部
出力形式	電子バランスタイプ (アンバランスに変換する場合はショートして下さい)
定格出力レベル	+4.0dBm
最大出力レベル	+28.0dBm(No-Load)
出力インピーダン ス	100Ω以下
推奨負荷	600Ω以上
出力コネクタ	Dsub-25pin(メス)
周波数特性	15Hz〜115kHz(-3dB,trim-full) 5Hz〜115kHz(-3dB,trim-min)
入力換算ノイズレ ベル	-117dB(100kHz-filter ON,trim-full)
LEDインジケー ター	+20dBm出力時点灯
・総合
電源	AC100V(50/60Hz)
最大消費電力	25W以下
外形寸法(突起物 除く)	482.0W×44.0H×320.0Dmm(EIA-1U)
重量	約4.0kg、約4.5kg(トランス付)

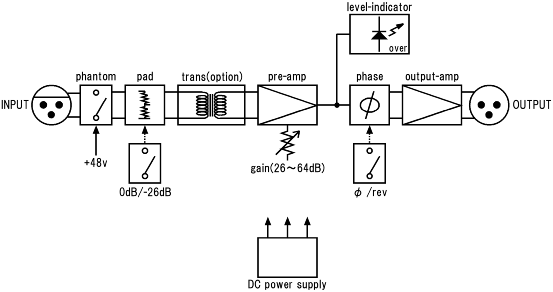

■ブロック図
