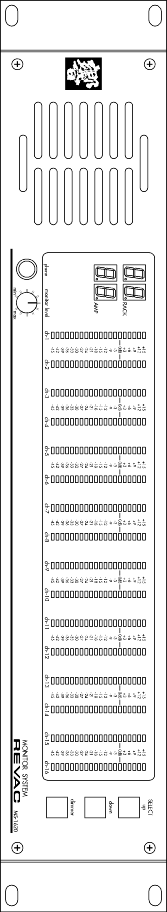

■スピーカ内蔵１６チャンネルレベルメータ
本機は複数のパワーアンプのモニター端子やライン信号を入力し、レベルを
監視するためのユニットです。ＥＩＡ２Ｕのサイズで、１６チャンネル分の入力があり、各入力に対して
-45dB〜+15dBの間で動作する２０ポイントのＬＥＤレベルメータを装備しています。また、フロントパネルのキースイッチで選択した信号をスピーカ
で聴くことができます。
尚、本機を複数台使用した場合２種類のリンク動作をさせることができます。
尚、本機を複数台使用した場合２種類のリンク動作をさせることができます。
■仕様
| ●音声モニターシステム(MS-1620) 回路(チャンネル)数
|
１６回路
|
|
|
|
|
入力形式
|
電子バランスタイプ
|
| 定格入力レベル |
-10dBm〜+14dBm(御注文時指定)
|
| 最大入力レベル範
囲 |
+29dBm
|
| 入力インピーダン
ス |
50kΩ以上
|

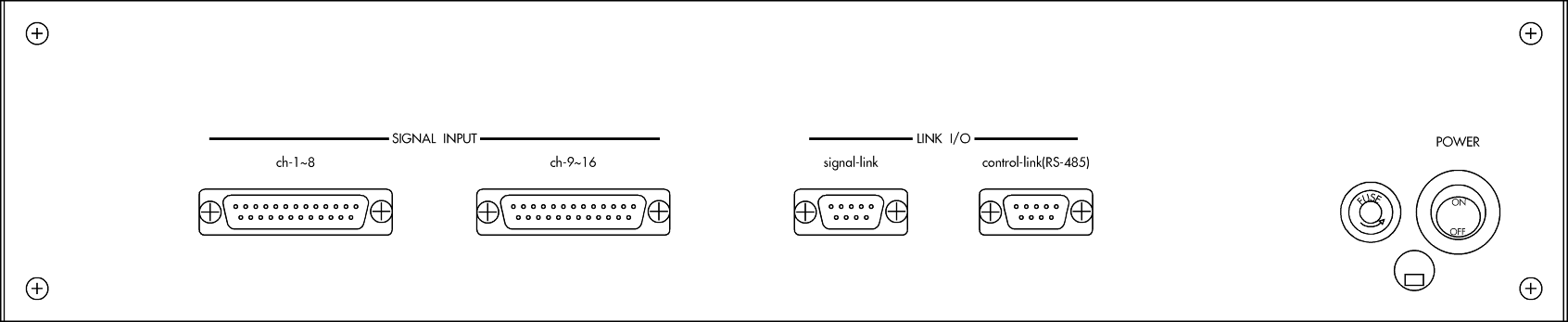

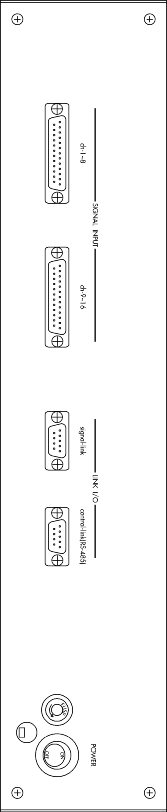

| 入力コネクタ |
Dsub-25Pin(メス)コネクター ×2
|
|
|
|
| スピーカー |
8cmコーン型フルレンジ ×1
|
| 最大出力 |
約3W
|
| モニター選択 |
up/downキーによる逐次選択,リレー式切換
|
| ヘッドホン出力 |
8Ω以上(6.3φステレオプラグ/モノラル出力)
|
| ＶＵメーター |
20pointバーグラフ(-45〜+15dB,3dbス
テップ)
ディマー機能付 |
| 音声リンクコネク タ |
Dsub-9Pin(オス)コネクター
|
| 推奨リンクケーブ ル |
AWG#24,ツイストペア,アルミラップシールド
|
・制御部 |
|
| リンクモード |
ステレオリンク(同時切換)/シリアルリンク(順次切換)
|
| コントロール信号 |
RS-485相当
|
| 最大リンク数 |
32台
|
| リンクプロトコル |
専用独自プロトコル
|
| 通信速度 |
1200bps
|
| 制御リンクコネク タ |
Dsub-9Pin(メス)コネクター
|
| 推奨リンクケーブ ル |
AWG#24,ツイストペア,アルミラップシールド
|
・総合 |
|
| 電源 |
AC100V(50/60Hz)
|
| 最大消費電力 |
40W以下
|
| 外形寸法(突起物
除く) |
482.0W×88.0H×320.0Dmm(EIA-2U)
|
| 重量 |
約6.0kg
|

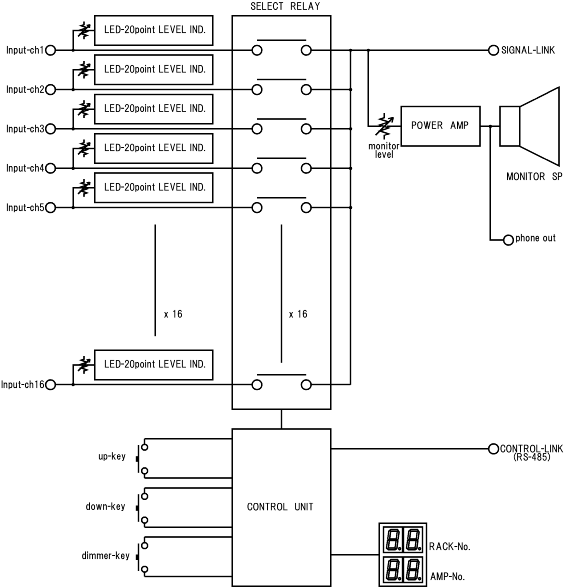

■ブロック図
