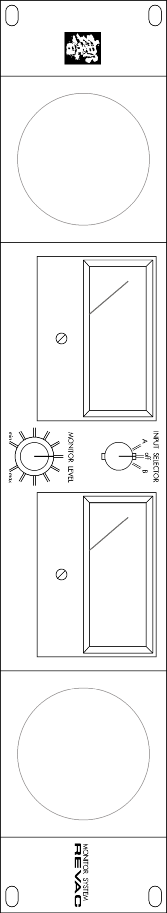

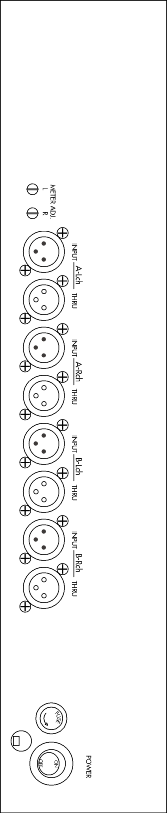

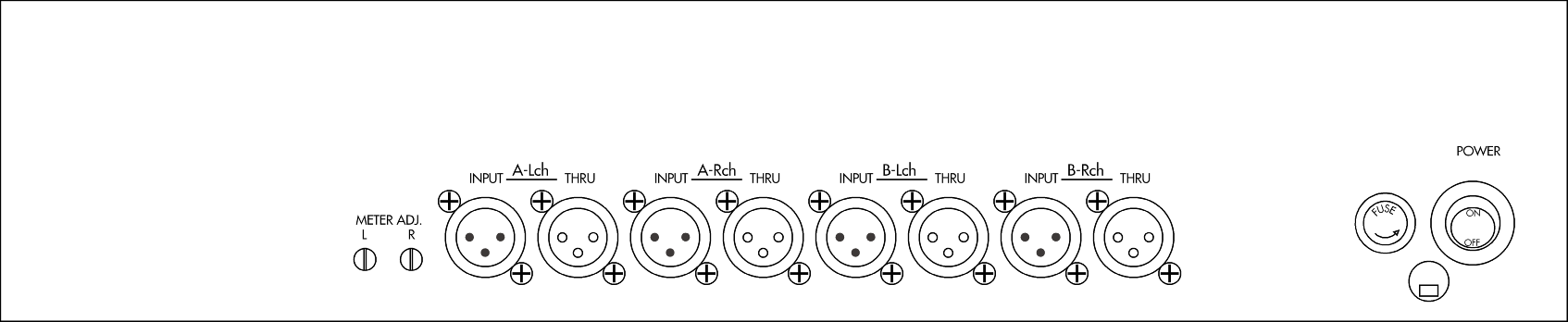

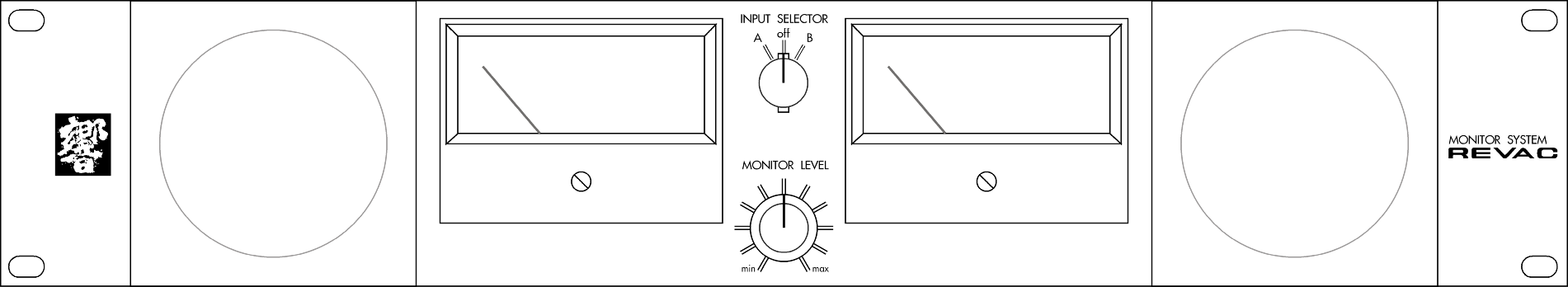

本機は２系統のステレオ入力信号を前面パネルのスイッチで選択して内蔵の ＶＵメーター（照明付）、スピーカーにより音声のモニターができます。また、後面パネルにＶＵメーターの校正用ＶＯＬ、入力信号のスルー端子を備えていま す。

■仕様

●２系統音声信号モニター(MON-1) 回路(チャンネル)数	２系統ステレオ切替(スルーアウトプット端子付)
・入力部
入力形式	電子バランスタイプ(2pin-HOT)
定格入力レベル	+4.0dBm
最大入力レベル範 囲	+20.0dBm
入力インピーダン ス	10kΩ以上
入力コネクタ	XLR-3-31相当
入力セレクター	３ポジション(A-off-B)
・出力部
スピーカー	8cmコーン型フルレンジ ×2
最大出力	約3W ×2
モニター音量調節	L/R連動
ＶＵメーター	針式、BTS相当品、照明付
ＶＵメーター校正 調節範囲	約15dB
スルーアウトプッ トコネクタ	XLR-3-32相当品
・総合
電源	AC100V(50/60Hz)
最大消費電力	40W以下
外形寸法(突起物 除く)	482.6W×88.0H×320.0Dmm(EIA-2U)
重量	約10.0kg

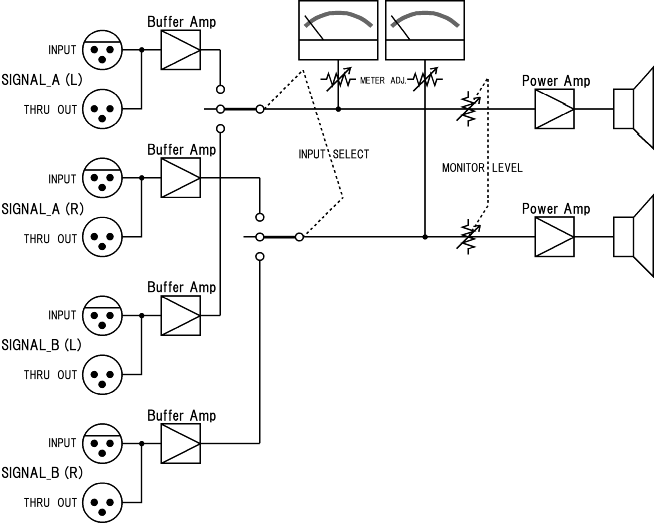

■ブロック図
